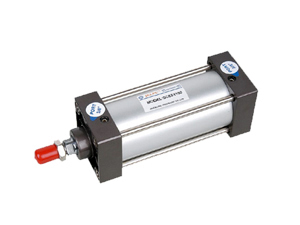

除塵氣缸的組成部分：端蓋、缸筒、密封圈、活塞和活塞桿。是離線清灰除塵設備離線閥的
除塵器配件產品，也配在除塵器管道通風口的通風碟閥使用。
1）端蓋
氣缸端蓋上設有進排氣通口，油的還在端蓋內設有緩沖機構。桿側端蓋上設有密封圈和防塵圈，以防止從活塞桿處向外漏氣和防止外部灰塵混入缸內。桿側端蓋上設有導向套，以提高氣缸的導向精度，承受活塞桿上少量的橫向負載，減小活塞桿伸出時的下彎量，延長氣缸使用壽命。導向套通常使用燒結含油合金、前傾銅鑄件。端蓋過去常用可鍛鑄鐵，現在為減輕重量并防銹，常使用鋁合金壓鑄，微型缸有使用黃銅材料的。
2）缸筒
缸筒的內徑大小代表了
氣缸輸出力的大小?；钊诟淄矁?nèi)做平穩的往復滑動，缸筒內表面的表面粗糙度應達到Ra0.8um.對鋼管缸筒，內表面還應鍍硬鉻，以減小摩擦阻力和磨損，并能防止銹蝕.缸筒材質除使用高碳鋼管外，還是用高 強度鋁合金和黃銅。小型
氣缸有使用不銹鋼管的。帶磁性開關的
氣缸或在耐腐蝕環境中使用的
氣缸，缸筒應使用不銹鋼、鋁合金或黃銅等材質。
3）密封圈
回轉或往復運動處的部件密封稱為動密封，靜止件部分的密封稱為靜密封。
4）活塞
活塞是
氣缸中的受壓力零件.為防止活塞左右兩腔相互竄氣，設有活塞密封圈?；钊系哪湍キh(huán)可提高
氣缸的導向性，減少活塞密封圈的磨耗，減少摩擦阻力.耐磨環長使用聚氨酯、夾布合成樹脂等材料.活塞的寬度由密封圈尺寸和必要的滑動部分長度來決定.滑動部分太短，易引起早期磨損和卡死?；钊牟馁|(zhì)常用鋁合金和鑄鐵，小型缸的活塞有黃銅制成的。
5）活塞桿
活塞桿是
氣缸中的受力零件.通常使用高碳鋼，表面經鍍硬鉻處理，或使用不銹鋼，以防腐蝕，并提高密封圈的耐磨性。
